LAIA- 28
Nuevo Line Array compacto
Gabinete de line array autoamplificado en clase D. Sistema de 2 vías equipado con dos altavoces de 8″ (bobina de 2″ Tetracoil) y un driver de compresión de 1.4″ acoplado a una guía de ondas de 100°H x 10°V.
Descripción
LAIA-28 es un módulo de Line Array de formato medio que ofrece una solución ideal para una amplia variedad de aplicaciones tanto en interiores como en exteriores, donde se requiera un sistema Line Array compacto, práctico y confiable.
El LAIA-28 es un sistema autoamplificado de 2 vías con un total de 1200W en clase D, fuente de alimentación conmutada universal y un sistema PFC para una mejor optimización del voltaje y corriente de entrada, además de un menor consumo. Equipado con un potente DSP de próxima generación de 64 bits/96KHz, diseñado y fabricado por Lynx Pro Audio, ofrece los avances más recientes en procesamiento digital, como filtros FIR, que brindan una respuesta lineal en frecuencia y fase. Los convertidores AD/DA de 32 bits/96KHZ más recientes hacen que el sistema sea uno de los arrays lineales más avanzados e innovadores del mercado, lo que se traduce en una calidad de sonido superior. Además, los sistemas de la serie LAIA pueden ser controlados de forma remota mediante la plataforma de control OCS, lo que permite al usuario controlar los sistemas sin necesidad de procesadores externos.
Características principales
|
→ Autoamplificado en clase D (bi-amplificado) |
|
→ Control de temperatura interna |
|
→ Protección electrónica |
|
→ Filtrado de fase lineal FIR |
|
→ Monitoreo en línea disponible |
|
→ Sistema activo de 2 vías |
Recomendado para
| → Eventos al aire libre | |
| → Teatros | |
| → Lugares de culto | |
| → Grandes estadios / arenas | |
| → Auditorios | |
| → PA en vivo para interiores | |
Datos técnicos
Componentes |
LF: 2 x 8″, bobina de voz de 2″, motor ultra lineal Tetracoil |
|
HF: 1 x salida de 1.4” (bobina de voz de 3”) con diafragma de titanio |
|
| Rango de frecuencia |
65 Hz – 20 KHz (-10 dB) |
|
Respuesta en frecuencia |
75 Hz – 18 KHz (± 3dB) |
|
Max SPL |
130 dB / 136 dB Pico |
|
Dispersión |
100º H x 10 º V |
|
Potencia |
1200 W en clase D con fuente de alimentación conmutada y sistema PFC |
|
Procesamiento DSP |
96 KHz / 64 bit doble precisión |
|
Control |
Interfaz de control del usuario |
|
Comunicación |
USB (actualización de DSP) / Ethernet (OCS) |
|
Entrada |
Analógico |
|
Potencia AC |
90 – 264V. 50/60 Hz con PFC |
|
Conexiones AC |
Conector Neutrik powerCon true1 TOP de 16A con salida en cadena |
|
Acabado |
Revestimiento de poliurea, pintura de alta resistencia |
| Material |
Contrachapado de abedul premium de 15 mm |
Dimensiones |
248 x 279 x 645 mm (H x W x D) sin pines |
| Peso | 25 Kg (55.12 lbs) |
Otras características
Hardware para LAIA- 28
 |
Caja LAIA-28 está construido con contrachapado de abedul premium de 11 capas (15 mm de grosor) y terminado con un revestimiento de poliurea. |
 |
Diseño interno La estructura interna del LAIA-28 está fuertemente reforzada para una mayor durabilidad, y todas las partes están ensambladas en insertos metálicos con tornillos métricos. Los módulos de amplificación y el DSP están alojados en una cámara separada de los drivers, lo que evita el exceso de calor y vibración, garantizando así una mayor eficiencia y fiabilidad. |
 |

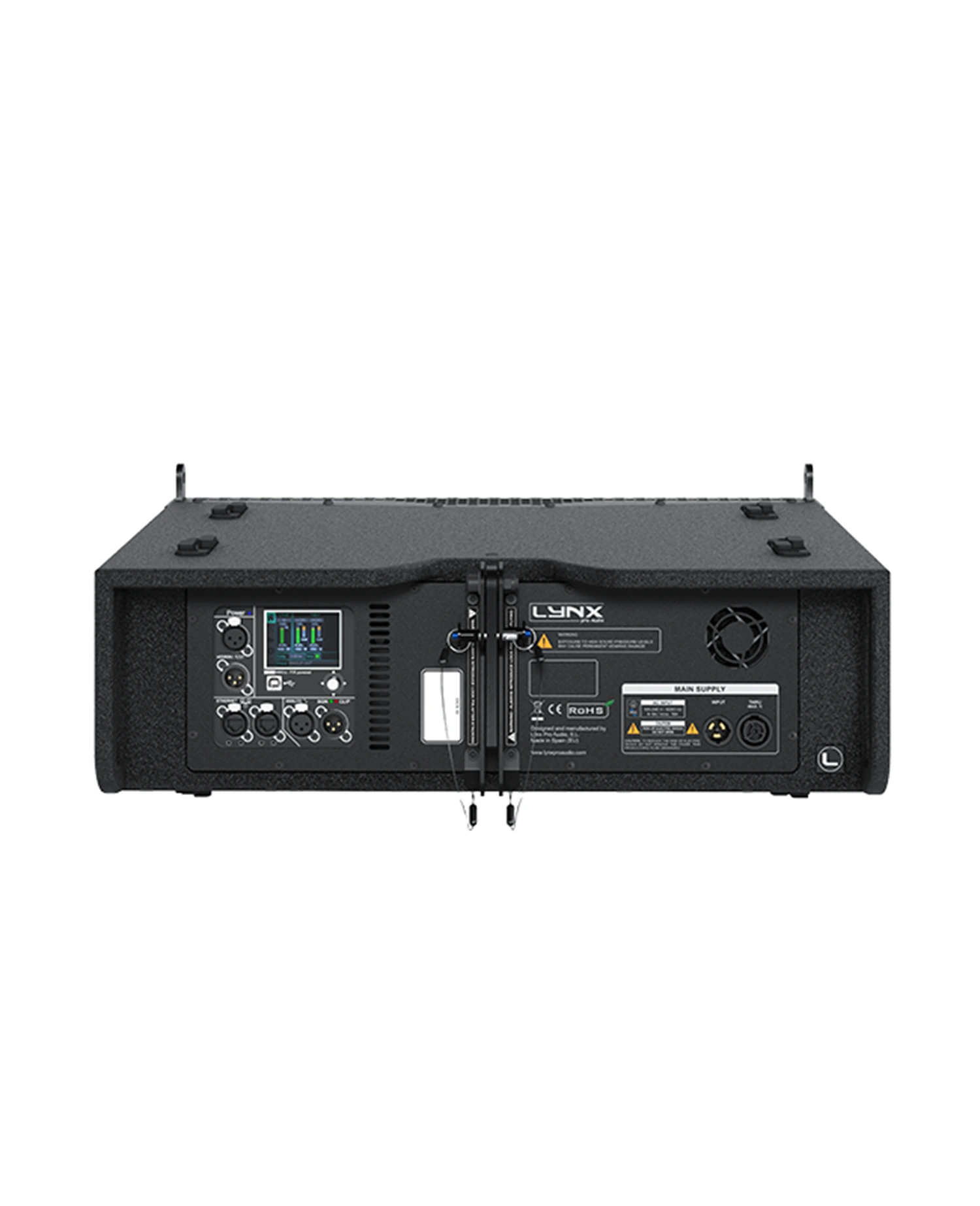

Panel trasero El panel trasero de acero con recubrimiento en polvo contiene todas las conexiones y alberga los módulos de amplificación y el DSP del LAIA-28. Es de fácil acceso y está ubicado por separado de los drivers, lo que aumenta la fiabilidad y eficiencia del sistema. |
 |
RejaEl LAIA-28 cuenta con dos parrillas frontales de alta resistencia con recubrimiento en polvo y una tela acústica especial en la parte trasera para proteger los transductores contra el polvo y la suciedad. |
 |
Sistemas de rigging El sistema de rigging de 3 puntos, con 2 palancas frontales retráctiles y 1 punto central/trasero, permite colgar hasta 16 gabinetes LAIA-28 en un solo array. Los ángulos de splay son opcionales, con un rango de entre 0º y 10º, con incrementos de 1º, lo que facilita la creación de la curva deseada. The system can also be rigged and angled in retracted position enabling a much easier set-up without the need to lift each cabinet individually. |
 |

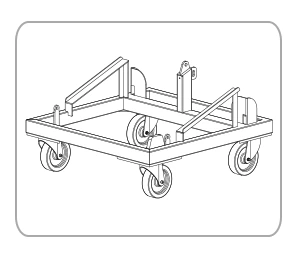

Transporte El LAIA-28 es fácil de transportar gracias a su flight case dedicado, donde puede guardarse en posición de descanso. Con la opción de soporte (craddle): no es necesario usar pasadores de bloqueo. |
Configuración del DSP
Configuración del DSPConfiguración del panel DSP
En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.
Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.
La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.
Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.
Panel de configuración:
 |
PANTALLA PRINCIPAL En la pantalla principal verás la entrada (input) y la salida (output) del recinto: • Input: Puedes ver un vúmetro con el nivel de entrada y señal clip. • Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica. |
 |
AJUSTES Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas. Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden. |
 |
CARPETA Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset. |
 |
CONFIGURACIÓN Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual. También puedes configurar el protector de pantalla. Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2. |
 |
INFORMACIÓN La última pantalla muestra información general sobre los componentes del recinto. Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro. |
Consulta el siguiente TUTORIAL para entender el funcionamiento:
Configuración del panel DSP
En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.
Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.
La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.
Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.
PANTALLA PRINCIPAL
En la pantalla principal verás la entrada (input) y la salida (output) del recinto:
• Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.
• Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.
AJUSTES
Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.
Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.
CARPETA:
Esta pantalla muestra el nombre del preset y su descripción.
Usando el joystick puedes cambiar el preset.
CONFIGURACIÓN:
Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.
También puedes configurar el protector de pantalla.
Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.
INFORMACIÓN:
La última pantalla muestra información general sobre los componentes del recinto.
Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.
Consulta el siguiente TUTORIAL para entender el funcionamiento:
